[心得]上网本GMA950集显连接AOC e2243Fw显示器的体会

[danieltaoys]

我有一台上网本，是联想S10，N270 Atom处理器，自己升级2GB内存，显卡GMA 950集显，操作系统Win7与Ubuntu。最近因为工作需要加了一台AOC e2243Fw显示器，对角线22寸，最大支持1920x1080分辨率，同时有VGA与DVI-D双接口。打开Win7，将显示器改为扩展显示器，结果最高只能上1280x1024，高于此分辨率的一律显示输入不支持，实际上Win7最高能用的分辨率是1920x1440，奇怪了为什么不是e2243Fw所支持的最佳分辨率1920x1080呢？卸载驱动，重装驱动，修改参数，不断地调试显示器，可就是无法将分辨率调整到最佳的1920x1080。经过事后查询网络发现，Intel的Windows公版驱动并未正确让GMA 950集显识别1920x1080的分辨率，一开始我还以为VGA最高也就只能上到1280x1024的分辨率呢。无奈只好将显示器由宽屏模式调整为4:3模式，两边显示黑色不能用的像素真是浪费了我1920x1080这样的全高清屏幕。一次我回到Ubuntu 11.10中，打开显示设置，结果Ubuntu只给出800x600和1024x768这2种分辨率，忽然想起查资料时有人尝试过让GMA 950显卡支持1366x768这种后来新加入的分辨率设置，于是我比着葫芦画瓢，尝试调整分辨率，结果成功了！于是将设置过程分享给大家，希望给有同样经历的朋友一些帮助。
首先声明的一点：修改分辨率一定搞清楚你的显示器的最佳分辨率，错误的参数能损坏显示器，还好Ubuntu很方便，不用担心，不过Windows用户请谨慎设置，否则损坏了您的设备，我可不负责。
目前我只在GMA 950上测试通过，至于Intel的其他集显如GMA X3100/X3150,GMA X4100/4500HD应该也是支持的，顺便提一句，VGA接口虽然能够支持到1920x1080这样的分辨率，毕竟它是模拟的，不如DVI-D的数字接口优秀，所以只要你的本本或者显卡支持，请首选DVI-D接口连接显示器。
第一步，打开终端，看看你的显卡Ubuntu能认出多少显示分辨率设置，输入命令

代码： 全选

tys@lenovo-s10:~$xrandr

，一般是系统给出如下的显示

Screen 0: minimum 320 x 200, current 1920 x 1080, maximum 4096 x 4096
LVDS1 connected (normal left inverted right x axis y axis)
1024x600 56.1 +
800x600 60.3 56.2
640x480 59.9
VGA1 connected 1920x1080+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
1024x768 60.0
800x600 60.3 56.2
848x480 60.0
640x480 59.9
1920x1080 60.0*

。
第二步，用cvt命令测试1920x1080分辨率的参数。命令如下

代码： 全选

tys@lenovo-s10:~$cvt 1920 1080

，系统给出提示

1920x1080 59.96 Hz (CVT 2.07M9) hsync: 67.16 kHz; pclk: 173.00 MHz Modeline "1920x1080_60.00" 173.00 1920 2048 2248 2576 1080 1083 1088 1120 -hsync +vsync

。
第三步，输入

代码： 全选

tys@lenovo-s10:~$sudo xrandr --newmode "1920x1080" 173.00 1920 2048 2248 2576 1080 1083 1088 1120 -hsync +vsync

给系统增加1920x1080分辨率模式。
第四步，继续输入

代码： 全选

tys@lenovo-s10:~$sudo xrandr --addmode VGA1 1920x1080

让系统识别新增加的分辨率设置。到此为止，你可以打开显示，在显示的分辨率列表中应该能看到1920x1080(16:9)的选项。
第五步，用

代码： 全选

tys@lenovo-s10:~$sudo xrandr --output VGA1 --mode 1920x1080

将当前显示切换到1920x1080的分辨率模式。顺利的话你的22寸高清显示器就能够正常工作在1920x1080的分辨率下了。至于windows用户，很抱歉目前Intel还没有更新过它的驱动，可能在支持1920x1080的显示器上有无法达到最佳分辨率的问题，还是耐心的等等吧。

~~~~~~~~~~~~分割线~~~~~~~~~~~~~
10月30日 补充GMA 950 在Windows下上高清的问题，经过再次地试验和摸索，终于找到将GMA 950系列显卡支持AOC e2243Fw这种1920x1080分辨率的显示器的问题。搜了整个网络竟然没有给出一个解决方法，全都是问问题的。我的解决方法是：下载最新版本的PowerStrip，安装完毕后，选择选项->显示器->自定义分辨率中，寻找预设定的1920x1080i@60Hz这一档，单击应用，会给出提示，大致内容是要求重新启动Windows后才能使用新设定的分辨率，重新启动后(建议安装时如果PowerStrip提示要加载启动项，建议选择允许，否则新的分辨率无法重启后生效！)，单击右键，选择图形属性...，找到分辨率设置，单击下拉列表，是不是看见了1920x1080的选项，单击应用吧，显示器立刻切换到了22寸高清显示器支持的最佳分辨率1920x1080了。令人出奇的是Intel给的公版GMA驱动中并不能识别1920x1080的分辨率，最高通过VGA接口能够支持到1280x1024，虽然Win7给出了1600x1200，1920x1440这样奇怪的分辨率选项但是显示器并不支持这些分辨率。希望Intel能推出一款修正这样的错误的驱动，免得用户用到时麻烦！^_^!
~~~~~~~~~~~~分割线~~~~~~~~~~~~~

20120130更新：2楼的重启后分辨率设置丢失的问题已经解决，请移步到7楼查看解决方法。

Ubuntu Linux给了我们除Windows之外最佳的替代方案选择，喜欢能够自由定制的Ubuntu，支持Ubuntu！[/size]

[youxiaohe]

楼主您好，

我用的是一台惠普的台式机，有同样的问题：显示器最高支持1280x1024的分辨率，但选项里最高只有1024x768
用你的方法解决了这个问题，但注销或重启之后问题依旧，之前的修改失效了，请问怎样才能保存设置。

我试了下面帖子中提到的方法，但是没用
http://cache.baidu.com/c?m=9f65cb4a8c85 ... ead4&p1=10

你有什么建议吗？谢谢！

[asdl911]

同样是GMA950，笔记本通过VGA线外接显示器，在WIN7下1920能够正确显示。但在UBUNTU下无1920选项，

在UBUNTU下没有这个分辨率模式，前面两步正确执行，到第三步出错，界面显示如下：
X Error of failed request: BadName (named color or font does not exist)
Major opcode of failed request: 150 (RANDR)
Minor opcode of failed request: 16 (RRCreateMode)
Serial number of failed request: 29
Current serial number in output stream: 29

现在是显示器设置里面仍然没有1920的选项。

[danieltaoys]

同样是GMA950，笔记本通过VGA线外接显示器，在WIN7下1920能够正确显示。但在UBUNTU下无1920选项，

在UBUNTU下没有这个分辨率模式，前面两步正确执行，到第三步出错，界面显示如下：
X Error of failed request: BadName (named color or font does not exist)
Major opcode of failed request: 150 (RANDR)
Minor opcode of failed request: 16 (RRCreateMode)
Serial number of failed request: 29
Current serial number in output stream: 29

现在是显示器设置里面仍然没有1920的选项。

不知你的cvt命令输出是否和我的一样？

[asdl911]

ROOT后重新执行了一遍，选项中有了1920的选项，但将外接显示器设置为1920后花屏。CVT的和您的一样，但XRNADR的不一样，我只是笔记本外接一个23.6的宽屏显示器，但我的显示如下
Screen 0: minimum 320 x 200, current 1024 x 768, maximum 4096 x 4096
LVDS1 connected 1024x768+0+0 (normal left inverted right x axis y axis) 304mm x 190mm
1280x800 60.0 +
1024x768 60.0*
800x600 60.3 56.2
640x480 59.9
VGA1 connected 1024x768+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
1024x768 60.0*
800x600 60.3 56.2
848x480 60.0
640x480 59.9
1920x1080 60.0
TV1 unknown connection (normal left inverted right x axis y axis)
848x480 30.0 +
640x480 30.0 +
1024x768 30.0
800x600 30.0
另外，在外接显示器后，我的笔记本也不能正常显示全屏1280 800了，选项里面只有1280 800（16：10），笔记本屏实际是1280 800 （16：9），烦请帮看看怎么回事？

另外，WINDOWS下的问题，实际是AOC的驱动问题，看AOC有无驱动下载，我的显示器LG IPS236V，安装了LG官方驱动后自动适应调整为1920.1080了，显示效果很好。但在UBUNTU下我折腾了很久也没弄好。

[danieltaoys]

楼主您好，

我用的是一台惠普的台式机，有同样的问题：显示器最高支持1280x1024的分辨率，但选项里最高只有1024x768
用你的方法解决了这个问题，但注销或重启之后问题依旧，之前的修改失效了，请问怎样才能保存设置。

我试了下面帖子中提到的方法，但是没用
http://cache.baidu.com/c?m=9f65cb4a8c85 ... ead4&p1=10

你有什么建议吗？谢谢！

请看楼下回复！嘿嘿。

[danieltaoys]

今天搜索Ubuntu双屏显示中关于外屏分辨率的问题是找到一篇这样的文章《Linux 显示器未正确识别 最佳分辨率 Ubuntu 10.10 X11》（点击文章浏览原文），并根据文中指导的方法解决了Ubuntu Linux中每次开机时，设定好的分辨率丢失的问题。我现在使用的是LinuxMint 11发行版，基于Ubuntu，此方法经过测试有效，但没有在原生Ubuntu系统中测试，欢迎楼上的朋友测试！
让Ubuntu记住自定义分辨率的方法是将设置命令写进X11启动文件中，这样每次启动就不用费力地敲超长的命令行了。
方法：
首先请用本帖一楼的方法找到合适的分辨率，然后用命令

代码： 全选

sudo gedit /etc/gdm/X11/Init/Default

打开X图形界面启动配置文件，找到

/sbin/initctl -q emit login-session-start DISPLAY_MANAGER=gdm

行，在它的前面（注意：一定是前面。）加入用一楼

cvt X Y

得到分辨率参数，例如我的AOC e2243Fw 显示器的最佳分辨率是1920x1080@60Hz,我添加的代码是
/etc/gdm/X11/Init/Default文件的部分内容：

代码： 全选

... ...
#Add New VGA Display mode @ 20120129
xrandr --newmode "1920x1080" 173.00 1920 2048 2248 2576 1080 1083 1088 1120 -hsync +vsync
xrandr --addmode VGA1 1920x1080
xrandr --output VGA1 --mode 1920x1080

/sbin/initctl -q emit login-session-start DISPLAY_MANAGER=gdm
... ...

祝各位好运！
[/size]

[luojie-dune]

不用 sudo 。

[danieltaoys]

ROOT后重新执行了一遍，选项中有了1920的选项，但将外接显示器设置为1920后花屏。CVT的和您的一样，但XRNADR的不一样，我只是笔记本外接一个23.6的宽屏显示器，但我的显示如下
Screen 0: minimum 320 x 200, current 1024 x 768, maximum 4096 x 4096
LVDS1 connected 1024x768+0+0 (normal left inverted right x axis y axis) 304mm x 190mm
1280x800 60.0 +
1024x768 60.0*
800x600 60.3 56.2
640x480 59.9
VGA1 connected 1024x768+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
1024x768 60.0*
800x600 60.3 56.2
848x480 60.0
640x480 59.9
1920x1080 60.0
TV1 unknown connection (normal left inverted right x axis y axis)
848x480 30.0 +
640x480 30.0 +
1024x768 30.0
800x600 30.0
另外，在外接显示器后，我的笔记本也不能正常显示全屏1280 800了，选项里面只有1280 800（16：10），笔记本屏实际是1280 800 （16：9），烦请帮看看怎么回事？

另外，WINDOWS下的问题，实际是AOC的驱动问题，看AOC有无驱动下载，我的显示器LG IPS236V，安装了LG官方驱动后自动适应调整为1920.1080了，显示效果很好。但在UBUNTU下我折腾了很久也没弄好。

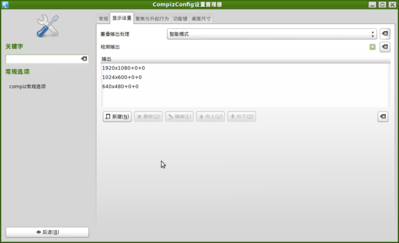

我的显示器在Linux显示为未知，看来和显示器驱动关系不太大。看了你的问题后我想问你：你是否安装了Compiz，有时候Compiz Fusion的设置为打开立方体特效后使得Linux内核的显示模块不知道在多大的范围内绘图，解决方法是建议安装CCSM设置工具，找到常规选项-显示设置【Display Setting】选项卡，在输出下方点击新建命令，将自己笔记本显示屏的分辨率和显示器的最佳分辨率添加进设置，如图，我的上网本液晶屏是1024x600分辨率，我的外接显示器是1920x1080分辨率，所以我在设置中用了图中的设置，请参考自己的显示器分辨率后修改设置。

CCSM常规设置

[/size]

[luojie-dune]

1280:800 当然是 16：10 。。。

不会算数么。。。

[danieltaoys]

1280:800 当然是 16：10 。。。

不会算数么。。。

可能是打错了吧！

[男菜鸟]

mark

[supernan]

我当时脑子进水也买了联想的这本，非常垃圾！真是懊悔！联想电脑又贵又差！垃圾东西！

[danieltaoys]

我当时脑子进水也买了联想的这本，非常垃圾！真是懊悔！联想电脑又贵又差！垃圾东西！

还凑合吧，开着机从1米高的桌子上不小心被电源线拽到地板上，机器安然无样，硬盘OK。怎么说呢，联想的低端机比如B系列和G系列实在不敢恭维，毕竟价钱摆在哪儿。我不是说联想好，我很讨厌联想越来越厚的屏幕边框什么的，好像这毛病挺普遍的。买电脑一靠RP，二靠运气！

[zhouylf]

楼主我是用笔记本HDMI连接到外置显示器的：在第3步就走不动了

xrandr --addmode DFP1 1920x1080_60.00
X Error of failed request: BadMatch (invalid parameter attributes)
Major opcode of failed request: 141 (RANDR)
Minor opcode of failed request: 18 (RRAddOutputMode)
Serial number of failed request: 39
Current serial number in output stream: 40
