磁盘分区如下图
- 图1 硬盘分区图
sda1：dell保留的隐藏分区，放置硬件参数，容量70MB。硬盘引导MBR放置于此处。
sda2：windows7的隐藏分区Recovery，容量10GB，放置有已授权的windows7，用于工厂预置软件的恢复。
sda3：卷标OS，盘符C：，是windows7的系统分区，win7的内核引导程序放置在此，c:\windows\winload.exe。
sda4 扩展分区
sda5：NTFS的文件分区，110GB。
sda6：NTFS的另一个文件分区，144GB。
sda7：linux分区，60GB。linux下ext3为65GB。
sda8：linux分区，4.6GB，挂载点是引导分区 /boot。linux下ext3为4.9GB。
sda9：linux根文件分区，19GB，linux下ext3为20GB，挂载点/。
sda10：linux home文件分区，46GB，linux的挂载点是/home。
sda11：linux系统的交换分区swap，容量10GB。
本机安装windows7和ubuntu10.04双系统
回顾windows7的引导启动过程：
1、开机后，运行BIOS，从硬盘的第一个分区读取主引导记录MBR，MBR读取DPT（分区表），从中找出活动的主分区。本机中活动主分区是sda2。一块硬盘只有一个活动主分区，windows7中将隐藏分区设置为活动主分区。
2、读取活动主分区的PBR（分区引导记录，也叫Pbr）。PBR再搜寻该分区内的启动管理器文件BOOTMGR，在BOOTMGR被找到后，控制权就交给了BOOTMGR。
3、 BOOTMGR读取\boot\bcd文件（Boot Configuration Data，“启动配置数据”）。windwows7下的bcd文件就相当于xp下的boot.ini文件，如果存在着多个操作系统并且选择操作系统的等待时间不为0的话，这时就会显示多操作系统的选择界面。
4、在我们选择启动windows7后，BOOTMGR就会去启动盘寻找 windows\system32\winload.exe，然后通过winload.exe加载windows7内核，从而启动整个windows7系统。
可以把这个过程简单地概括为：BIOS-->MBR-->DPT-->pbr--> Bootmgr-->bcd-->Winload.exe-->内核加载 -->整个windows7系统。

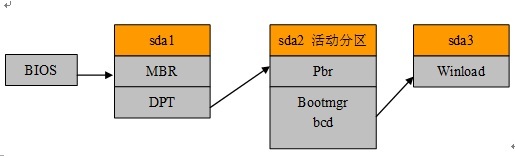

图2 win7引导过程
- 图2 win7引导过程

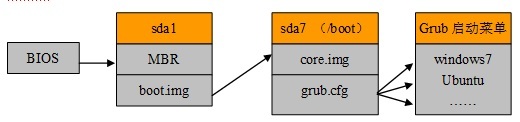

图3 ubuntu的引导
- 图3 ubuntu引导
从这里可以看出，Grub引导时，改写了原来windows7的MBR。因此，如果某些原因，导致开机后不能加载Grub，则windows7和ubuntu两个系统都不能进入，这可是非常危险的。据说ubuntu10.04安装Grub引导是存在一个BUG，可能导致无法引导情况发生。
我安装过程就是这样，原来的系统是windows7，后安装ubuntu10.04。安装ubuntu成功后，重新启动机器，可以出现Grub引导菜单，可以引导windows7和ubuntu，但是如果进入了windows7，再次启动机器后，Grub引导菜单消失，无法引导任何系统。只好重新恢复windows7的MBR，此时ubuntu再也不能进入。

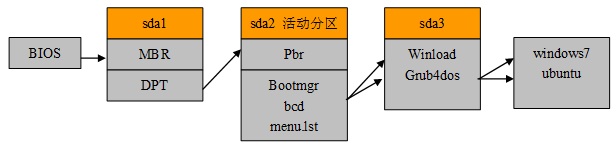

经过几次折腾，决定用Grub4dos来实现多系统引导，其过程图如下：
图4
- 图4 grub4dos引导
与windows7的引导过程一样，BIOS->MBR->DPT->Pbr->Bootmgr->bcd。到此需要在bcd中配置两个引导：windows7和Grub4dos。启动windows7的过程与前面所述一致，启动Grub4dos后，装载Grub4dos，产生引导菜单，可引导windows7和ubuntu，引导菜单的配置由menu.lst指定，menu.lst放置在sda2中。这样不破坏windows7的MBR，保持原系统的引导过程，比较安全。

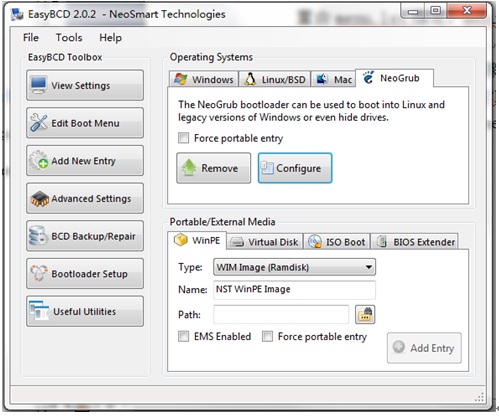

这种方式最重要步骤是配置bcd，可以用bcdedit程序来设置，比较麻烦。这里介绍一个windows程序EasyBCD比较方便。EasyBCD 2.02下载地址：
http://neosmart.net/dl.php?id=1
- 图5 easyBCD
step1 ：安装windows7，其过程再次不叙述。
step2： 安装ubuntu10.04，一个比较好的办法是制作USB安装盘，可以用UltraISO程序制作USB安装盘。当然也可以用光盘安装ubuntu。注意在安装ubuntu10.04过程中，在安装引导加载程序步骤时，不要按“高级”按钮，只要继续进行下去即可。据说这是ubuntu10.04的一个BUG，不知现在解决没有。
step3： 安装完ubuntu后，重启计算机，看到Grub2菜单后，选windows7，进入windows7运行环境。

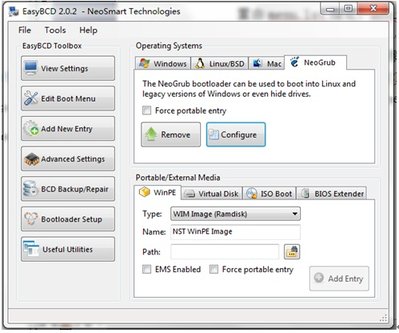

step4： 运行EasyBCD2.02，按“Add New Entry”，选择NeoGrub，按下面的Configure，出现menu.lst，编辑Grub4dos启动菜单项。这里给出我的menu.lst
title Ubuntu Linux 2.6.32-24-generic-pae (Chinese mode)
root (hd0,7) # /dev/sda8
kernel /vmlinuz-2.6.32-24-generic-pae root=UUID=0c10efa6-fcbe-4993-ab58-9c171e3800e1 ro quiet splash
initrd /initrd.img-2.6.32-24-generic-pae
title Ubuntu Linux 2.6.32-24-generic-pae (Chinese recovery)
root (hd0,7)
kernel /vmlinuz-2.6.32-24-generic-pae root=UUID=0c10efa6-fcbe-4993-ab58-9c171e3800e1 ro single
initrd /initrd.img-2.6.32-24-generic-pae
title Grub2
root (hd0,7)
kernel /grub/core.img root=UUID=0c10efa6-fcbe-4993-ab58-9c171e3800e1 ro single
这里面有三个ubuntu选项，正常模式、修复模式和linux的Grub2，其中Grub2可以取消。
我的linux分区中，专门划分出引导分区 /boot，在第八分区（sda8），而在grub4dos中，这个分区是（hd0，7），内核是 vmlinuz-2.6.32-24-generic-pae，根文件的分区标识为=0c10efa6-fcbe-4993-ab58-9c171e3800e1，这可以从linux 分区 /boot/grub/grub.cfg文件中找到，初始化程序是initrd.img-2.6.32-24-generic-pae。内核与初始化程序都可以从/boot分区中找到。
同样地，title Grub2是加载Grub内核，内核放置在/boot/grub/core.img。
step5： 选Bootloader Setup，在BMR configuration options中选 Install the windowsVista/7 Bootloader to the MBR，按write MBR。其实这一步可以不做，这实际是写windows7的MBR到硬盘中，保证windows7的引导过程。
step6： 关闭EasyBCD，这样就给bcd配置了两个启动项，windows7和NeoGrub Bootloader。
step7： 重启计算机，看到EasyBCD产生的启动菜单，有两个选项：
windows7
NeoGrub Bootloader
当选择NeoGrub Bootloader后，加载Grub4dos，出现由menu.lst指定的选择菜单
Ubuntu Linux 2.6.32-24-generic-pae (Chinese mode)
Ubuntu Linux 2.6.32-24-generic-pae (Chinese recovery)
Grub2
至此，完成了windows7和ubuntu双系统安装。
你可以试着选择Grub2，就可以出现久违的linux Grub启动选择菜单，这是由linux中的grub.cfg文件指定的启动选项。当然这纯粹脱裤子放屁，我这里仅仅为了试验如何启动Grub2。
希望本文对同学们有所帮助。
