打造自己的多功能USB启动盘——grub2引导WinPE、Archlinux安装镜像和Ubuntu liveCD

[qileilu]

打造自己的多功能USB启动盘——grub2引导WinPE、Archlinux安装镜像和Ubuntu liveCD
http://hi.baidu.com/qileilu/item/d3a29a ... 258819d345

利用U盘制作启动盘，引导WinPE、Linux安装的文章多如牛毛，与他们相比本文的特点有：

1.用且仅用grbu2做引导。不使用grub4dos，不是使用msdos mbr转到活动分区，到ntldr，然后再到grldr，到LDRXPE，启动winpe……

2.使用grub-install命令安装引导。不使用windows下的UltraISO、linux下的dd命令、以及其他第三方软件改写mbr，保证U盘容量、数据和完整性。

3.grub2直接引导各系统。各系统分目录存放，grub2直接引导目录内文件，不使用chailoader，u盘根目录下可无任何文件，不通过任何其他方式间接引导，简洁明快、避免混乱。

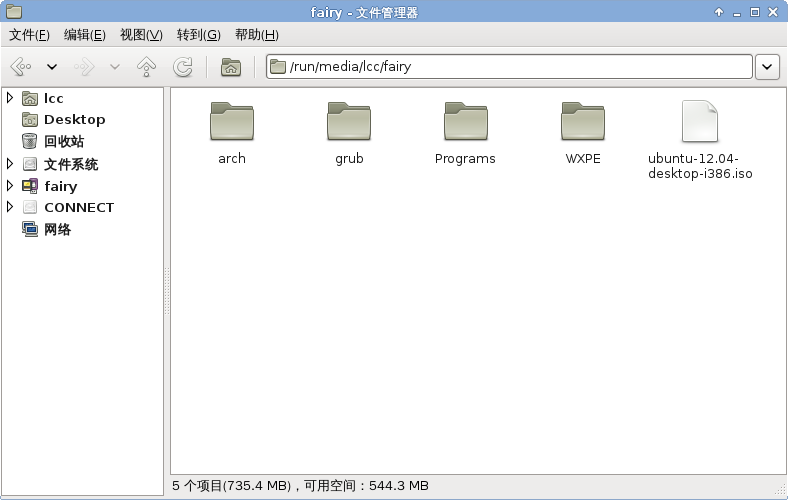

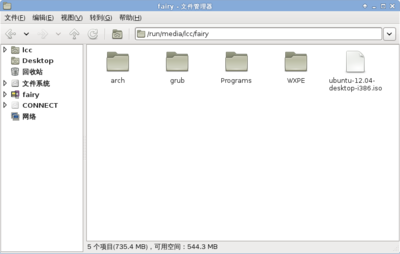

U盘内容如下，包括：
arch——Archlinux安装镜像
grub——grub各配置项
WXPE和Programs——WinPE及其各种Windows实用程序
ubuntu.iso——Ubuntu liveCD

一、安装grub2到u盘。
grub2在各大linux版本中均有采用，它的强大这里就不多说了，基本上任何系统都是有可能通过它引导起来的，而且引导界面可定制，彩色菜单，图片显示都不在话下。这里先把grub2安装到U盘上：

U盘不分区，任何格式都可以，因为兼顾windows和linux所以建议采用fat32格式，大小1G以上（这包括除了U系统外平时还能当正常U盘使用的空间）。格不格式化随你，因为数据可以安全保留。
我这里从一个空白的2G kingston U盘开始，先格式化为fat32，查寻一下uuid为：696C-0B1C，卷标为：fairy，备用。
然后安装grub2到U盘，进入你的linux：

Archlinux下运行命令：

代码： 全选

$ sudo grub-install --boot-directory=/run/media/lcc/fairy --no-floppy --target=i386-pc --recheck /dev/sdb
$ sudo cp /usr/share/grub/{unicode.pf2,ascii.pf2} /run/media/lcc/fairy/grub
$ sudo cp /usr/share/locale/en\@quot/LC_MESSAGES/grub.mo /run/media/lcc/fairy/grub/locale/en.mo
$ sudo GRUB_PREFIX="/run/media/lcc/fairy/grub" grub-mkconfig -o /run/media/lcc/fairy/grub/grub.cfg

注：这里/dev/sdb为U盘对应设备，/run/media/lcc/fairy为U盘的挂载点，请参照修改。也可以不运行中间两条命令，只是增加了一些ascii，en支持。

Ubuntu下运行命令：

代码： 全选

$ sudo grub-install --root-directory=/media/u /dev/sdb
$ sudo update-grub

注：这里/dev/sdb为U盘对应设备，/media/u为U盘的挂载点，请参照修改。此处未亲自测试，不对指出请指正。

好了，现在grub2已经安装到U盘mbr上了，而且还按照机子上的系统生成了默认的启动菜单/grub/grub.cfg，这时通过U盘启动，可以看到grub2的引导界面，并且可以完美引导电脑硬盘上的系统了。当然这些硬盘系统的引导项我们不需要，可通过修改U盘上的/grub/grub.cfg来删除。

二、grub2引导WinPE
1.U盘上建立WXPE目录，将WinPE文件放置入内：
目前网络上的WinPE到处都是，各种版本其实都差不多，主要需要如下5个文件：

LDRXPE NTCOM PE SETUPLDR.BIN WINPE.IS_

大致过程是：LDRXPE调用NTCOM和SETUPLDR.BIN读取PE找到WINPE.IS_镜像，加载WinPE。

2.修改grub.cfg，加入winpe引导项：

代码： 全选

menuentry 'LDRXPE for WinCE (on /usb/fairy)'{
insmod part_msdos
insmod fat
set root='hd0,msdos1'
search --no-floppy --fs-uuid --set=root 696C-0B1C
ntldr /WXPE/LDRXPE
}

说明：此处的696C-0B1C为U盘分区uuid，其实这一句也可以不要，因为上面已经set root了，主要为了双保险。

这里的关键是：ntldr /WXPE/LDRXPE，而不是chainloader或者linux，我用后者尝试了一周都不得成功，最后才发现了可以直接用ntldr命令，强大啊！！

三、grub2引导Archlinux镜像
1.解压Archlinux最新安装镜像：archlinux-2012.11.01-dual.iso，复制其中的arch目录到U盘。
EFI isolinux loader这三个目录不需要。

2.精简arch目录：
因为我要用的是32位的，而不用64位的所以删掉64位的相关目录和文件，包括：
删除arch/x86_64目录；
删除arch/boot目录下的：memtest memtest.COPYING syslinux x86_64
修改arch/aitab，注释掉x86_64的两行。
当然你的空间足够大，这些都可以不做。

3.修改grub.cfg，加入arch引导项：

代码： 全选

menuentry 'archlinux-2012.11.01-setup (on /usb/fairy)'{
insmod part_msdos
insmod fat
set root='hd0,msdos1'
search --no-floppy --fs-uuid --set=root 696C-0B1C
linux/arch/boot/i686/vmlinuz archisobasedir=arch archisolabel=fairy
initrd/arch/boot/i686/archiso.img
}

说明：同上此处的696C-0B1C为U盘分区uuid，其实这一句也可以不要，因为上面已经set root了，主要为了双保险。

这里的关键是：archisobasedir=arch archisolabel=fairy ，这里的fairy是U盘的卷标，少了这句是不得成功的。

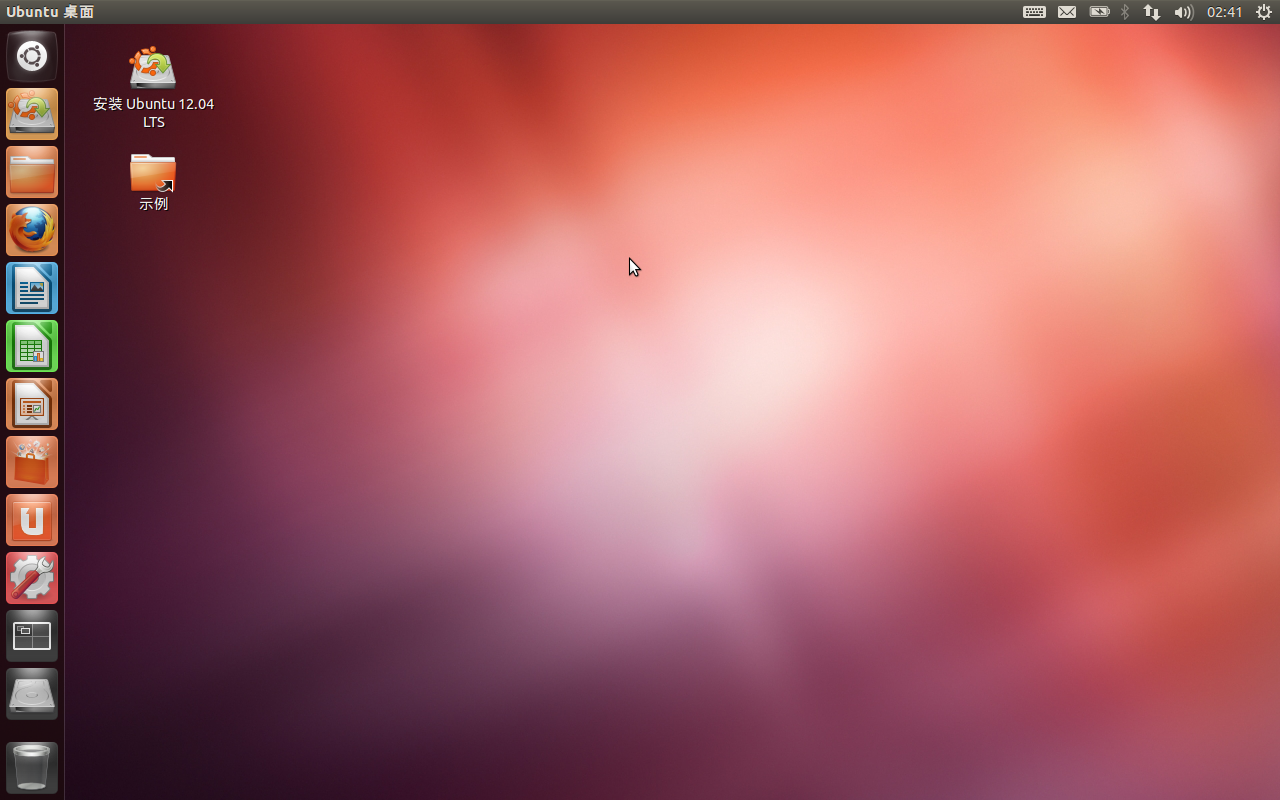

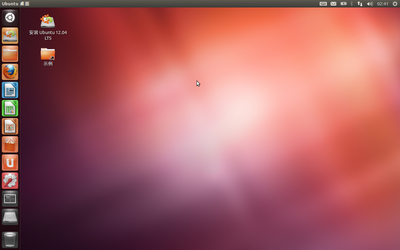

四、grub2引导Ubuntu liveCD
1.复制ubuntu-12.04-desktop-i386.iso到U盘根目录，当然为了根目录干净放到iso或者其他目录也可以，以下做对应修改。

2.修改grub.cfg，加入ubuntu引导项：

代码： 全选

menuentry 'ubuntu-12.04-desktop-i386.iso' {
insmod fat
insmod loopback
insmod iso9660
loopback loop (hd0,1)/ubuntu-12.04-desktop-i386.iso
set root=(loop)
linux /casper/vmlinuz boot=casper iso-scan/filename=/ubuntu-12.04-desktop-i386.iso noprompt noeject locale=zh_CN.UTF-8 --
initrd /casper/initrd.lz
}

说明：
hd0,1 指得是U盘第一分区，我这里只有一个分区。
iso-scan/filename=/ubuntu-12.04-desktop-i386.iso这里要注意ubuntu前面的“/”，如果找不到文件会出现can't open /dev/sr0错误。
locale=zh_CN.UTF-8 是设置中文环境，很多人引导成功却是英文环境的，加上这条就可以了。

[youzhiyili]

先标记一个

[huzhuang]

好文！
我安装好grub之后没有grub.cfg，只有一个grubenv怎么回事

[qy117121]

还是用我的grub4dos

[photor]

[32idea]

偶和楼主的思路稍有不同，用grub2直接引导ubuntu、arch、pmagic之类的iso镜像文件，不需要解压开来。其次用grub2引导grub4dos来引导winpe之类的win系列系统的iso镜像文件，因此，我的目录树很简洁，除了grub4dos和grub2的引导文件外，其他的都是放在/iso/路径下的各类光盘镜像文件。可以提供一个给各位参考。

代码： 全选

set default=0
insmod part_msdos
insmod ext2
insmod ntfs

# (3) linuxmint-dvd-64bit.iso
menuentry 'linuxmint-dvd-64bit.iso'{
set isofile='/iso/linuxmint-13-xfce-dvd-64bit.iso'
search --set -f $isofile
loopback loop $isofile
linux (loop)/casper/vmlinuz boot=casper iso-scan/filename=$isofile ro  locale=zh_CN.UTF-8
initrd (loop)/casper/initrd.lz
}

# (4) pmagic.iso-i686
menuentry 'pmagic.iso-i686' {
set isofile='/iso/pmagic_2012_10_10.iso'
search --set -f $isofile
loopback loop $isofile
linux (loop)/pmagic/bzImage iso_filename=$isofile boot=live load_ramdisk=1 prompt_ramdisk=0 noeject noprompt  zh_CN
initrd (loop)/pmagic/initrd.img
}

# (5) pmagic.iso-x86_64
menuentry 'pmagic.iso-x86_64' {
set isofile='/iso/pmagic_2012_10_10_x86_64.iso'
search --set -f $isofile
loopback loop $isofile
linux (loop)/pmagic/bzImage iso_filename=$isofile boot=live load_ramdisk=1 prompt_ramdisk=0 noeject noprompt  zh_CN
initrd (loop)/pmagic/initrd.img
}

# (6) archiso-x86
menuentry 'archiso-x86' {
set isofile='/iso/archlinux-2012.11.01-dual.iso'
search --set -f $isofile
loopback loop $isofile
linux (loop)/arch/boot/i686/vmlinuz archisobasedir=arch archisolabel=ARCH_201211
initrd (loop)/arch/boot/i686/archiso.img
}

# (7) archiso-x86_64
menuentry 'archiso-x86_64' {
set isofile='/iso/archlinux-2012.11.01-dual.iso'
search --set -f $isofile
loopback loop $isofile
linux (loop)/arch/boot/x86_64/vmlinuz  archisobasedir=arch archisolabel=ARCH_201211
initrd (loop)/arch/boot/x86_64/archiso.img
}

# (8) systemrescuecd-x86.iso
menuentry 'systemrescuecd-x86' {
set isofile='/iso/systemrescuecd-x86-3.1.1.iso'
search --set -f $isofile
loopback loop $isofile
linux (loop)/isolinux/rescuecd setkmap=us isoloop=$isofile noeject noprompt
initrd (loop)/isolinux/initram.igz
}

# (9) systemrescuecd-x86_64.iso
menuentry 'systemrescuecd-x86_64' {
set isofile='/iso/systemrescuecd-x86-3.1.1.iso'
search --set -f $isofile
loopback loop $isofile
linux (loop)/isolinux/rescue64 setkmap=us isoloop=$isofile noeject noprompt
initrd (loop)/isolinux/initram.igz
}

# (10) grub4dos
menuentry 'grub4dos'{
search --set -f /grub.exe
linux /grub.exe --config-file=/menu.lst
}

[qy117121]

楼上多大的U盘

[ahwad]

这个要学习一下。。。。。。

[32idea]

楼上多大的U盘

以前是个1g的，现在换16g了。菜单写好了，镜像需要用的时候再拷进去就行了，尤其是以前只有1g大小的时候，除了体积小的常备的镜像，有些镜像是需要的时候先删掉不用的腾出地方再拷进去的。

[eexpress]

set isofile如果能不设置，用find去找。还差不多。
或者，写一个shell，选择iso，然后自动生成u盘系统。这才智能。

[32idea]

set isofile可以不设置，因为文件路径太长，还要重复录入才设置的，另外貌似grub2是用search替代了find，

[Strange]

6楼想法不错

[adagio]

顶6楼

[ebok]

好文
我是用grub4dos装到U盘MBR做的,U盘根目录有grldr,menu.lst,bootmgr
引导了一个slax和win7PE,bootmgr必须放根目录没办法.

[qileilu]

偶和楼主的思路稍有不同，用grub2直接引导ubuntu、arch、pmagic之类的iso镜像文件，不需要解压开来。其次用grub2引导grub4dos来引导winpe之类的win系列系统的iso镜像文件，因此，我的目录树很简洁，除了grub4dos和grub2的引导文件外，其他的都是放在/iso/路径下的各类光盘镜像文件。可以提供一个给各位参考。

第一，grub2引导功能还不够强大么？为啥还要用grub2来交给grub4dos再引导，多此一举呢？？
第二，我更多考虑的是简洁，一个iso放在那里是很简单，我例子中的ubuntu livecd就是这么做的，当然arch也可是这么做，但是这样有点研究得不够透彻，不够简洁，例如arch的iso中有很多文件是做usb引导不需要的啊。解压开来这也是多探讨一种方法实现啊，况且我的u盘做启动只是功能的一种，我还要留更多的空间做日常应用。
第三，神说的对，下一步完善的方向是：自动搜索硬盘中系统，自动搜索U盘中可启动镜像。
